超低温球阀应用知多少?

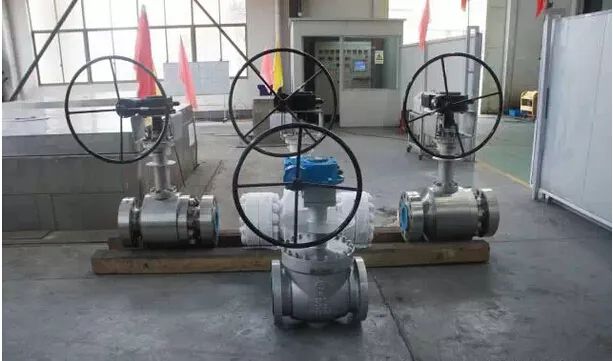

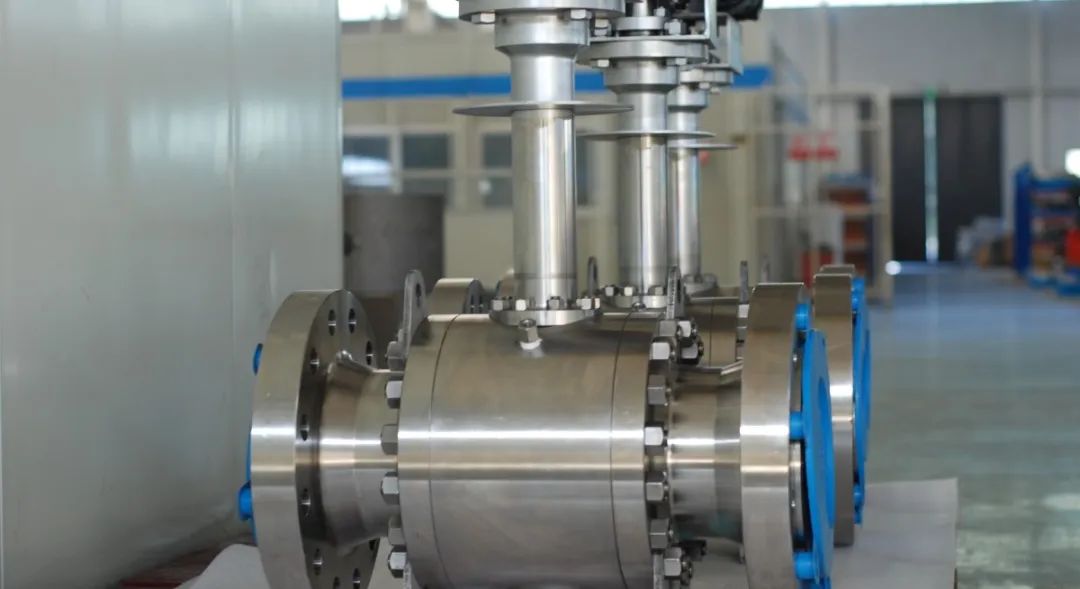

       超低温球阀是一种特殊设计的球阀,专为在极低温度条件下(通常低于-100°C)工作而制造。它被广泛应用于液化天然气(LNG)、液化石油气(LPG)、液氧、液氮等低温介质的输送系统中。超低温球阀能够在极寒的环境中保持稳定的密封性能和操作性能,确保流体系统的安全运行。

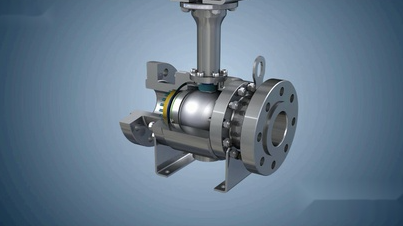

超低温球阀的特点



耐低温性能
超低温球阀能够在零下数百摄氏度的极寒环境中稳定工作,这源于其独特的材料配方和精密的制造工艺,确保了其在极端环境下依然能够保持卓越的机械性能和密封性能。

密封性能
超低温球阀采用先进的密封结构设计和优质密封材料,即使在高压、高速的流体冲击下,依然能够保持零泄漏。这种密封性能不仅提高了系统的安全性和可靠性,还降低了能源损耗和环境污染。
耐磨损和耐腐蚀性能
超低温球阀能够抵抗各种腐蚀性介质和颗粒物的侵蚀,保持稳定的工作状态。其独特的结构设计也使其具有较长的使用寿命和较低的维护成本。

流体阻力小
在所有阀类中,超低温球阀的流体阻力最小。其球芯通道平整光滑,不易沉积介质,可以进行管线式通球。

启闭迅速方便

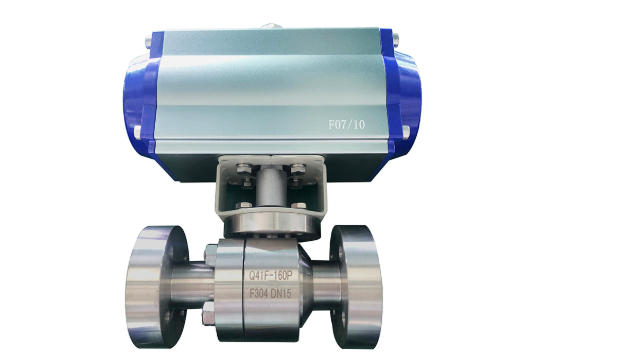

超低温球阀以压缩空气为动力,通过活塞齿条、齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90°,就能快速完成启闭动作或调节动作。

自动化控制
超低温球阀可以作为自动化控制系统中仪表的执行单元,接受控制系统输入的电流信号,实现比例调节动作。

在探索未知的宇宙和追求能源效率的道路上,超低温球阀作为关键的流体控制装置,发挥着举足轻重的作用。从深空探测器的燃料输送系统到液化天然气(LNG)的高效储运,超低温球阀的应用不仅展示了现代科技的精湛工艺,也极大地推动了航天与能源领域的发展。

超低温球阀在航天领域的应用
在航天领域中,对低温环境的控制要求极高。超低温球阀可以有效地控制低温气体的流动,确保航天器的安全运行。

例如,在火箭发射过程中,超低温球阀被用于火箭推进剂的输送和控制系统中,确保推进剂在超低温状态下的稳定供应,从而保障火箭发射的顺利进行。

火箭发动机燃料控制
在火箭发动机的燃料控制系统中,超低温球阀也发挥着重要作用。火箭发动机的燃料控制系统需要精确控制燃料的流量和压力,以确保发动机的正常运行。超低温球阀通过其精确的流量调节功能和良好的密封性能,能够满足这一需求。
在火箭发动机的燃料控制系统中,超低温球阀的可靠性和耐久性至关重要。由于火箭发动机在发射过程中需要承受极高的温度和压力,因此超低温球阀必须具备足够的强度和耐久性,以确保其在整个发射过程中都能正常工作。
燃料供应系统
在航天器的燃料供应系统中,超低温球阀被广泛应用于控制燃料的流动和分配。由于液氢和液氧等低温燃料需要在极低的温度下储存和运输,因此超低温球阀的耐低温性能至关重要。它能够确保在极低的温度下依然保持稳定的密封性能和操作性能,从而确保燃料的供应安全和可靠。
据统计,一台氢氧火箭发动机上可能需要使用数十台甚至上百台超低温球阀。这些阀门在燃料供应系统中扮演着关键角色,一旦出现故障,可能会导致整个航天任务的失败。因此,超低温球阀的可靠性和可靠性测试在航天领域至关重要。

制冷系统
在航天器的运行过程中,需要对某些部件进行制冷以维持其正常的工作温度。超低温球阀可以控制制冷剂的流动和分配,确保制冷系统的正常运行。
在制冷系统中,超低温球阀的密封性能和耐低温性能同样至关重要。一旦阀门出现泄漏或无法正常工作,可能会导致制冷系统失效,进而影响航天器的正常运行。

生命支持系统
在一些航天器的生命支持系统中,超低温球阀也有应用,例如用于控制氧气氮气等气体的流动。


超低温球阀在能源领域的应用



液化天然气(LNG)储运系统
超低温球阀在液化天然气(LNG)储运系统中发挥着关键作用。它们用于控制LNG的流动和调节压力,确保LNG的安全储运。
LNG的工作温度通常在-196℃左右,超低温球阀通过其优异的低温密封性能和耐腐蚀性能,确保系统在这种极端低温条件下的安全运行。

核能领域
核能领域需要超低温环境下的特殊设备,如液态氢存储罐、液态氮存储罐等。超低温球阀可以有效地控制这些设备中低温气体的流动,从而保证核能设备的正常运行。
此外,超低温球阀还可应用于核反应堆的燃料控制,进一步提高核反应堆的效率。

石油化工行业
在石油化工行业中,超低温球阀主要用于控制低温液体和气体的流动。例如,在乙烯装置中,超低温球阀用于控制乙烯的流动和阀门的开关。乙烯的工作温度较低,超低温球阀的优异性能能够满足这一需求。
超低温球阀以其优异的耐低温性能、良好的密封性能和操作简便性等特点,在航天和能源等领域得到了广泛应用。它们不仅能够确保设备和系统的安全稳定运行,还能提高生产效率和节约能源。随着科技的不断进步和应用领域的拓展,超低温球阀的性能将得到进一步提升,应用前景将更加广阔。

综上所述,超低温球阀在航天和能源领域的应用无疑是至关重要的。它不仅为这两个关键领域的发展提供了可靠的技术支持,更在不断的创新和优化中,展现出了强大的适应能力和发展潜力。随着科技的持续进步,超低温球阀将在未来继续发挥关键作用,为人类探索宇宙、实现能源可持续发展的伟大目标保驾护航。

相关企业
Related enterprises



方正阀门
方正阀门自2006年便联合多家高校和研究机构,就耐低温的材料选择、热胀冷缩的变形量控制、低温下密封结构设计等方面,与密封件厂家和材料厂家联合攻关。经过自主研发,2016年共同研制成功的超低温球阀通过国内首台套的验收。2022年8月,方正阀门研发的超低温大口径上装式球阀,进一步对阀体和阀盖分别进行了创新——一体式阀体抵抗管道变形能力更好,上装式阀盖可在线维护保养。同时,该产品采用具有专利技术的阀座设计,具有补偿和支撑功能。经过超低温-196°C下1000次循环操作试验,这款球阀成功通过了国产化验收,打破了该类阀门长期被国外垄断的局面。

浙江欧菲
浙江欧菲近期给终端用户成功交付了一批优质的大尺寸超低温球阀。这批大型超低温球阀公称通径达DN500、压力等级达PN160,在尺寸和压力上达到了行业少见的标准,阀座密封材质为金属对金属硬密封零泄漏,并且通过了高压气体测试和超低温测试,上述测试确保了这批超低温球阀能在高压力和低温度的极端条件下安全可靠地运行。

埃尼斯阀门集团
在低温阀门领域,埃尼斯阀门集团的产品覆盖面广,包括低温球阀、低温闸阀、低温截止阀、低温蝶阀、低温止回阀、低温紧急切断阀、低温调压阀、低温节流阀、低温组合充灌系统阀门等。这些产品都经过了严格的测试和验证,能够在极低温度下保持优秀的性能和密封性能。

成都成高阀门
成都成高为国内某产能建设地面工程生产的一批超低温球阀在业主代表的见证下,顺利通过出厂验收并发货。该项目超低温球阀口径从DN50到DN800(目前国内最大口径-196℃超低温球阀),设计最低温度-196℃,阀门的低温试验验收标准按SHELL 77/200,泄漏量不超过BS 6364要求的1/3。

五洲阀门
五洲阀门承接的某国外项目超低温LNG固定侧装式球阀NPS16-Class300在第三方试验室和第三方机构共同见证下,顺利通过了零下196℃超低温BS6364:1984 R2015性能试验。
